产品概述

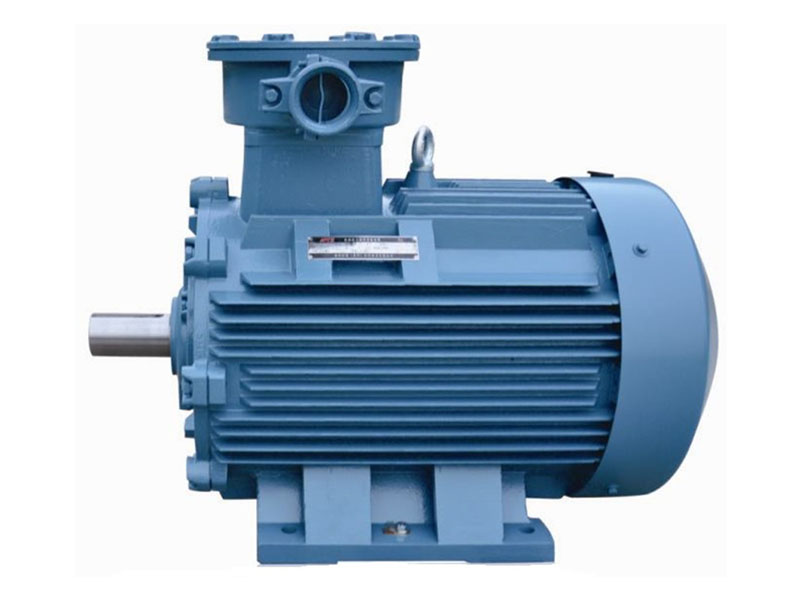

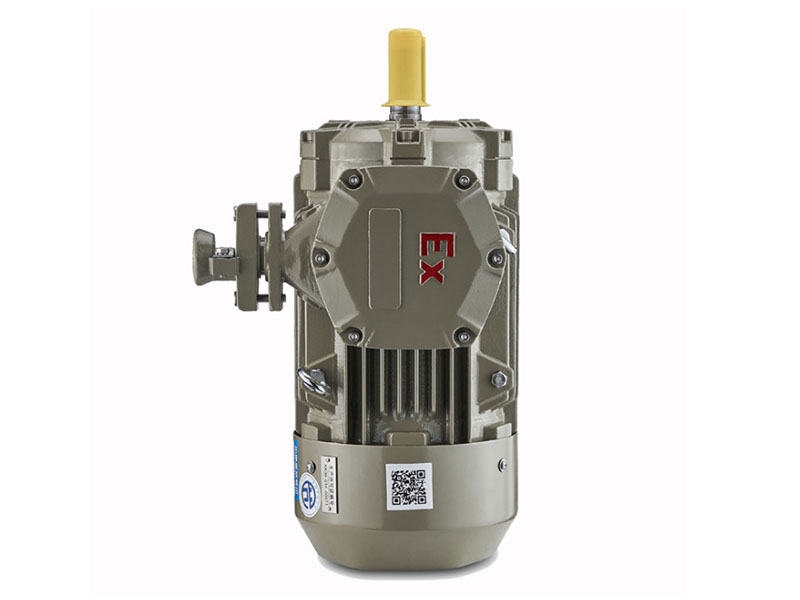

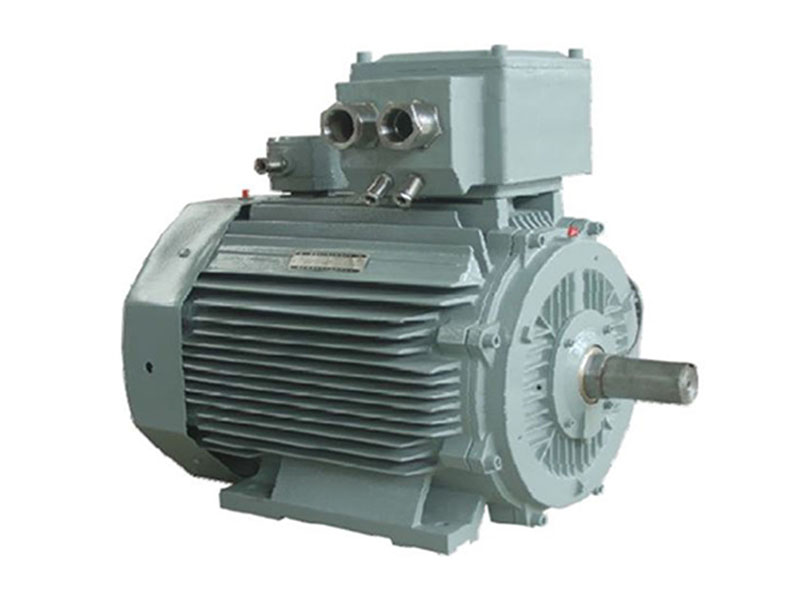

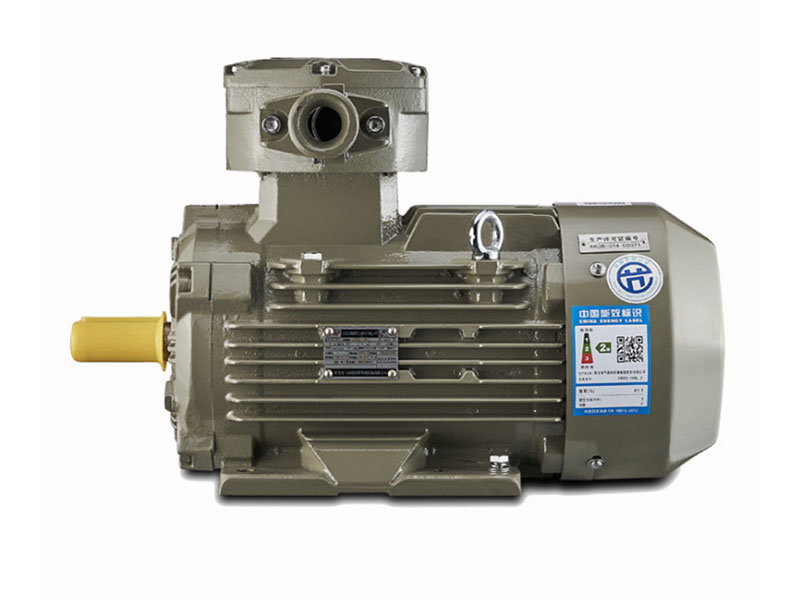

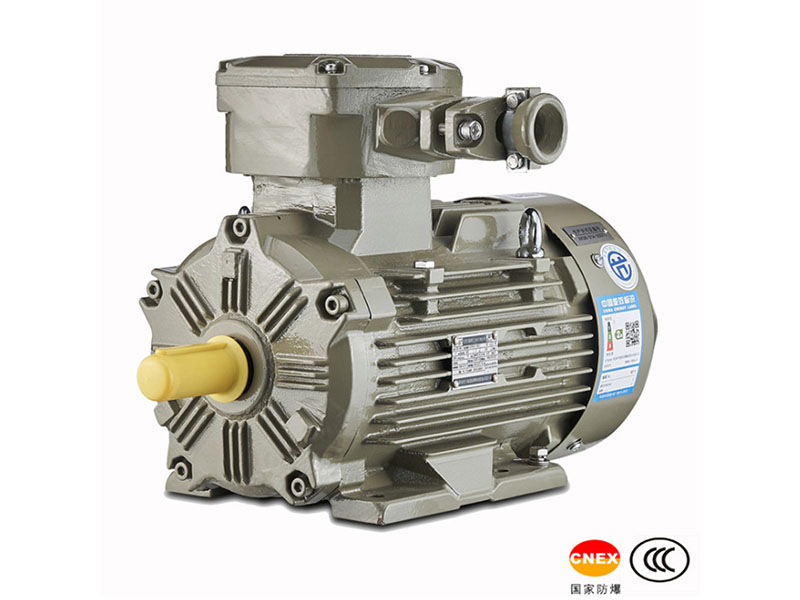

YBX4 系列电动机为我公司自主研发推出的全封闭、自扇冷、鼠笼式高效率隔爆型三相异步电动机。效率指标符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的能效等级 1 级,且具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。

用途

适用于石油、化工、矿业、冶金、电力、等行业有爆炸性气体混合物存在的场所。是理想的动力设备。

型号说明

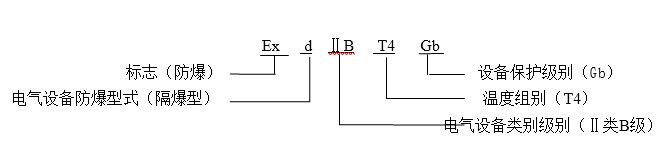

 电动机防爆标志代表的意义：

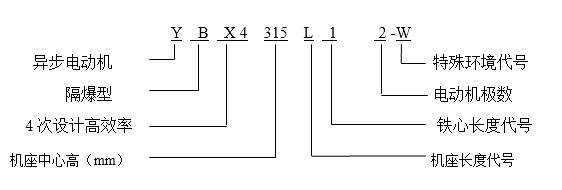

电动机型号代表意义示例：

执行标准
YBX4 超高效率隔爆型三相异步电动机执行相关主要标准： GB 755 旋转电机 定额和性能
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 3836.1 爆炸性环境   第 1 部分：设备 通用要求
GB 3836.2 爆炸性环境  第 2 部分：由隔爆外壳“d”?；さ纳璞窯B/T 4942.1 旋转电机整体结构的防护等级（IP 代码）分级
GB 10068 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值GB/T 10069.1 旋转电机噪声测定方法及限值第 1 部分：旋转电机噪声测定方法
GB/T 10069.3 旋转电机噪声测定方法及限值第 3 部分：噪声限值
GB 18613 中小型三相异步电动机能效限定值及能效等级

基本特征
机座号：80～355。
额定功率范围：0.37～315KW
极数：2～8 极
额定电压：380、660、380/660V、400、690、400/690V。(注：基本系列 3kW 及以下电压 380V 为 Y 接，3kW 以上电压 380V 为△接；也可按特殊电压制造)
额定频率：50Hz 或者 60Hz
绝缘等级：155（F）级
效率：GB18613-2012的1级
冷却方式：IC411
安装方式：IMB3(也可制造其它安装方式)。
防护等级：IP55
运行方式：S1
防爆标志：Ex d ⅡB T4 Gb，Ex d ⅡC T4 Gb。
户内（标准配置）?？裳∨渲茫夯猓╓）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。

主接线盒：
机座号 80-355 主接线盒位于电机顶部（从电机轴伸端看），出线口可四个方向调整，但 160中心高及以上接线盒出线口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，将电机吊装到位后，取下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装。

环境条件：
环境空气温度：-15～+40℃。海拔：不超过 1000m。
（特殊的环境空气温度、海拔需双方约定，请在订货时提出。）

技术数据

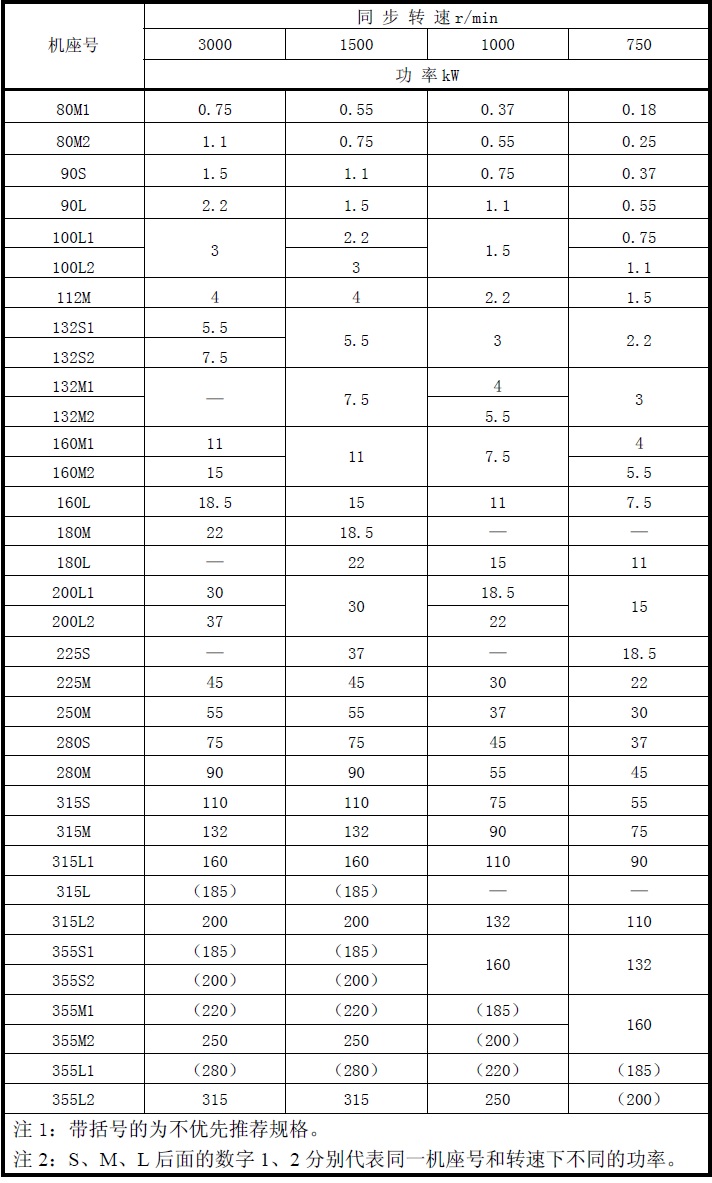

电动机型谱

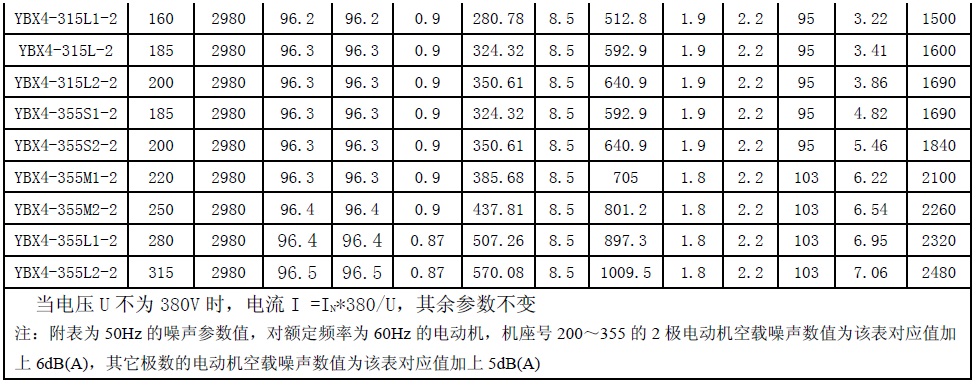

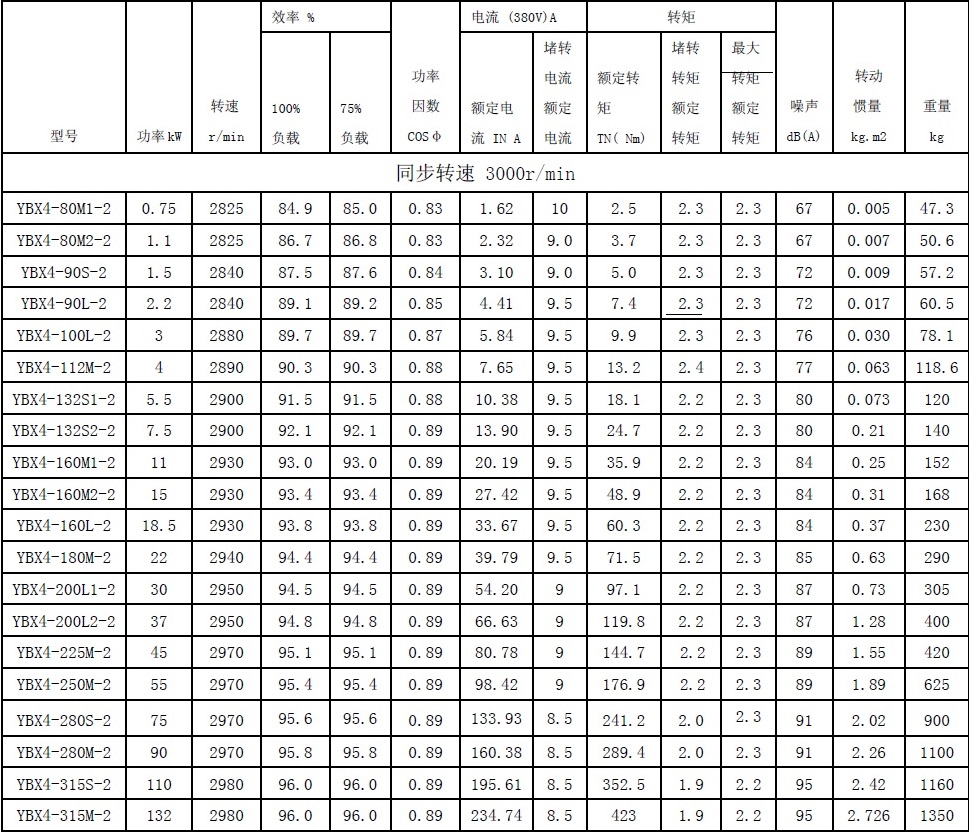

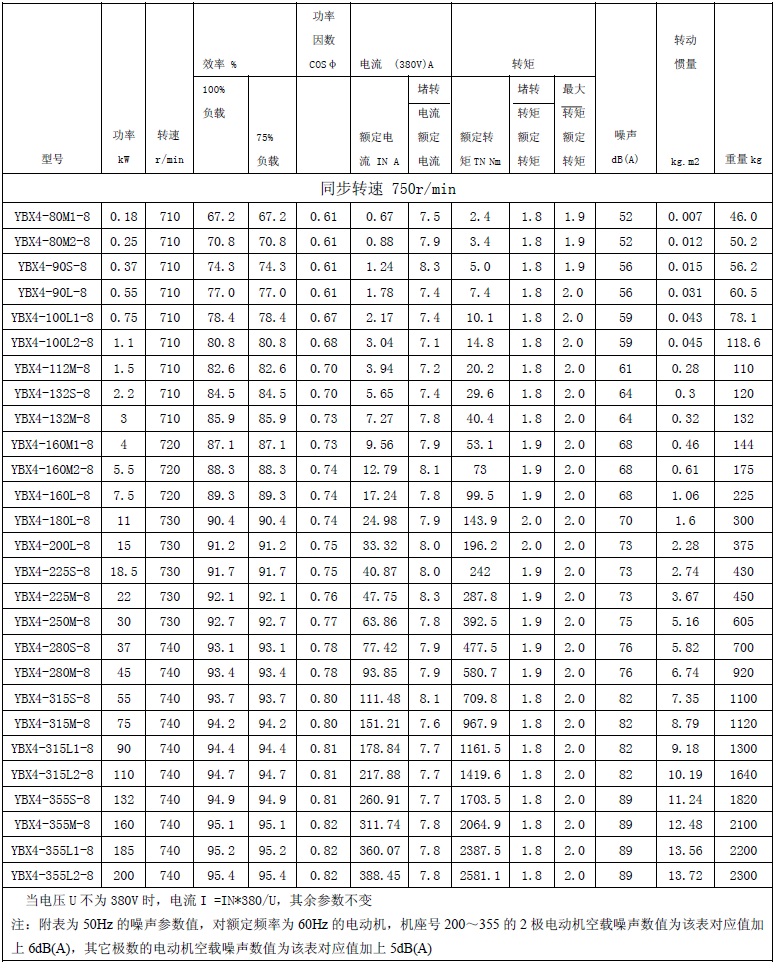

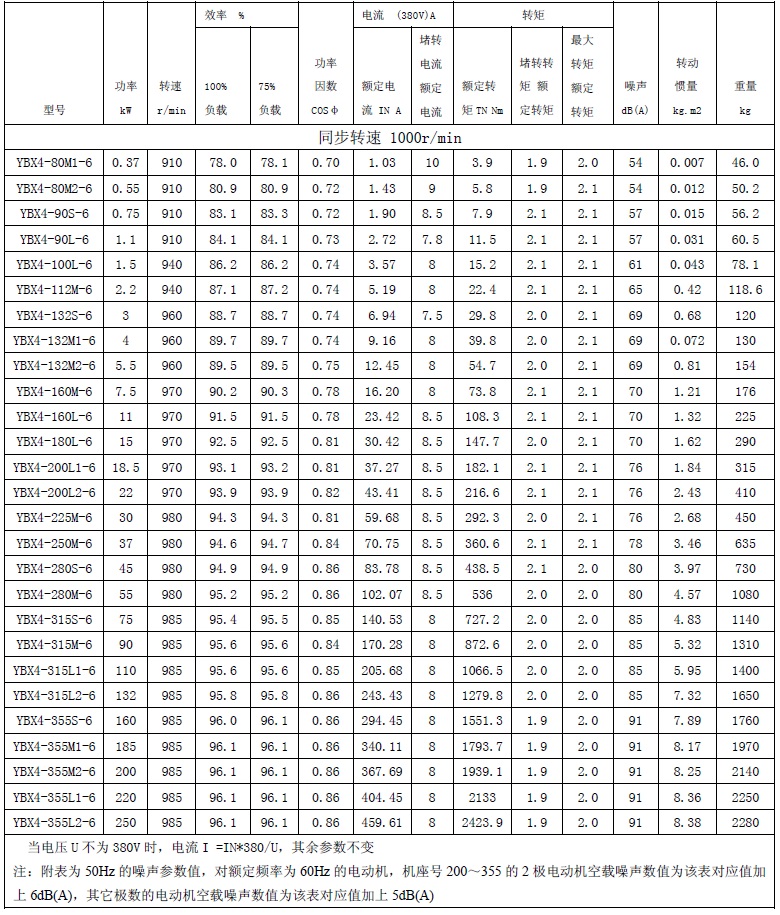

电气性能参数

安装方式和外形尺寸
B3—机座带底脚、端盖无凸缘；
B5—机座不带底脚、端盖有凸缘；
B35—机座带底脚、端盖有凸缘；
B14—机座不带底脚、端盖有小凸缘；
B34—机座带底脚、端盖有小凸缘。

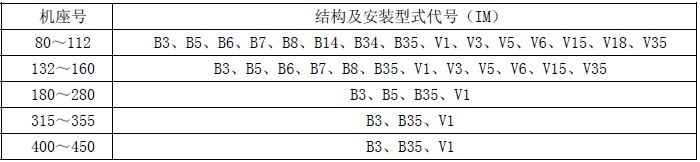

常用结构及安装型式

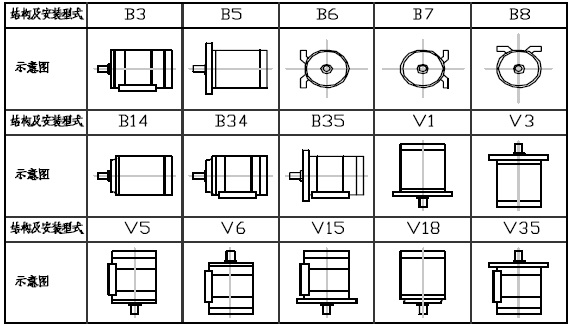

常用结构及安装型式示意图

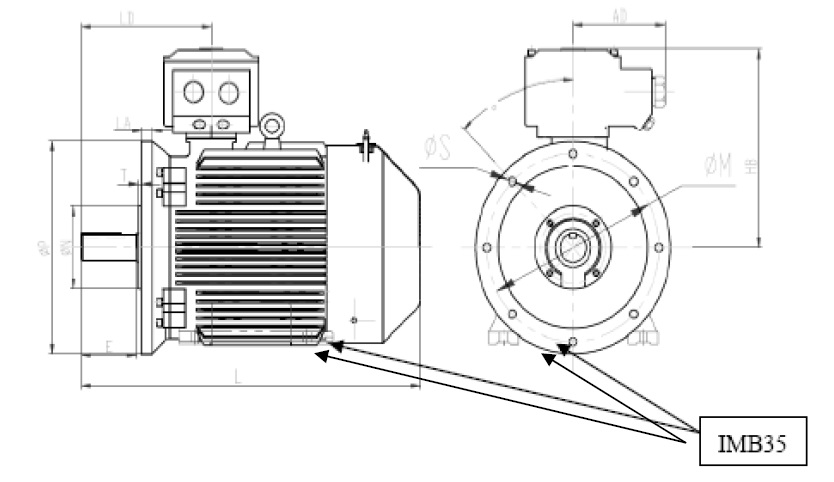

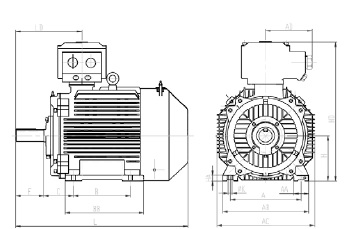

电动机安装外形尺寸

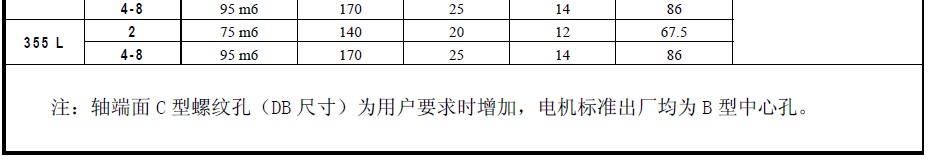

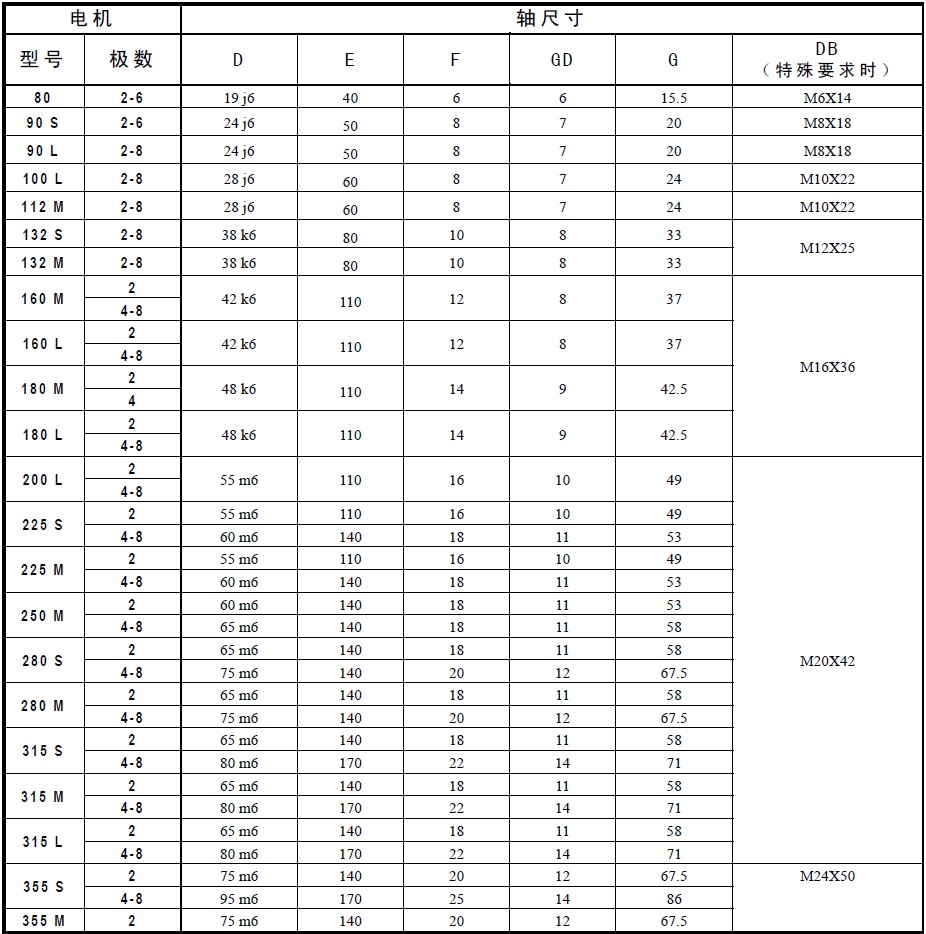

电动机轴伸尺寸

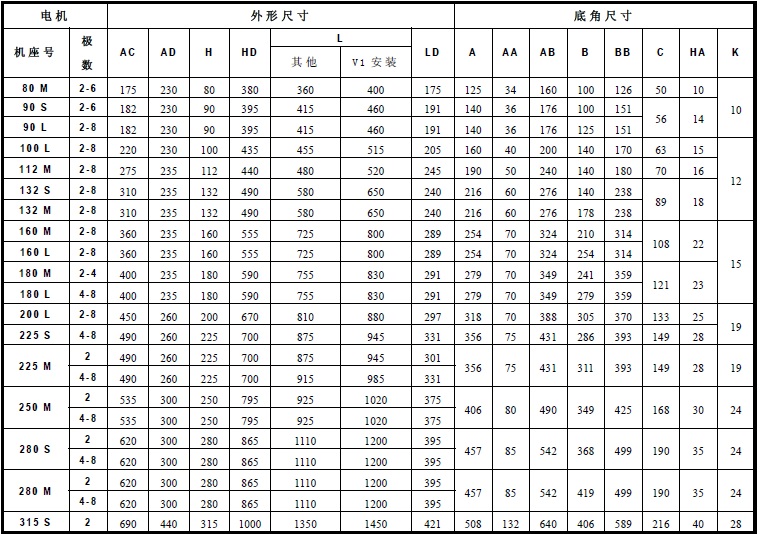

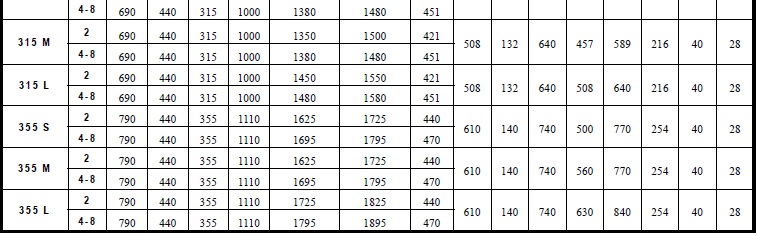

底脚及外形尺寸

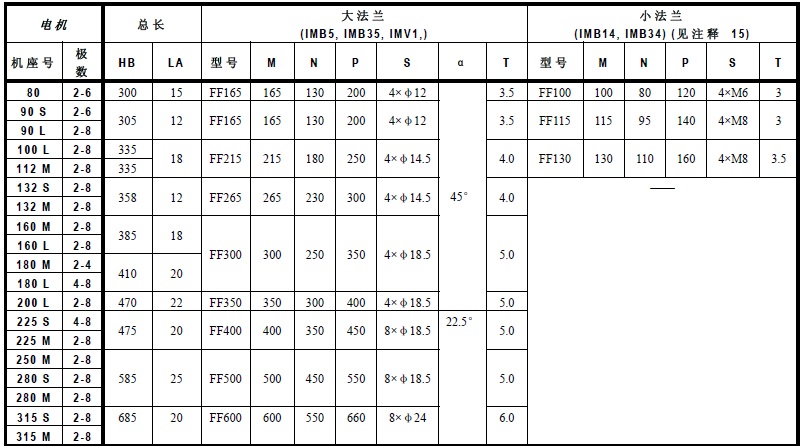

法兰尺寸
